La bomba de tornillo helicoidal es una solución de bombeo pensada para mover fluidos que otras tecnologías gestionan con dificultad: lodos, productos viscosos, mezclas con sólidos o medios abrasivos. En entornos industriales donde la continuidad operativa importa tanto como el caudal, su comportamiento estable y su rendimiento en condiciones exigentes la convierten en una tecnología muy habitual.
Cuando el proceso exige control, suavidad de bombeo y fiabilidad mecánica, la selección del equipo no puede hacerse solo por el caudal nominal. La información referente al fluido, la presión, la temperatura, el contenido en sólidos, el mantenimiento previsto, entre otros, es básica.
¿Qué es una bomba de tornillo helicoidal y cómo funciona?
La bomba de tornillo helicoidal, también llamada bomba de cavidad progresiva, bomba helicoidal o bomba de rotor excéntrico, transfiere el fluido mediante cavidades selladas que avanzan de forma continua desde la aspiración hasta la impulsión. Ese principio permite un caudal lineal, sin pulsaciones y con un tratamiento suave del producto.
El principio de cavidad progresiva: rotor y estátor
Rotor: El rotor es una pieza metálica de geometría helicoidal, normalmente fabricada en acero inoxidable. Su movimiento excéntrico dentro del estátor genera la progresión del fluido de forma continua y con suavidad.
Estator: El estator es el componente elastomérico que aloja el rotor y define las cavidades de bombeo. La elección del material es crítica porque determina la resistencia química, térmica y mecánica del conjunto.
Este esquema de funcionamiento reduce el cizallamiento sobre el fluido y ayuda a mantener intactas sus propiedades cuando el proceso es sensible.
Ventajas principales de la bomba helicoidal industrial
Estas son algunas de las ventajas de las bombas helicoidales:
- Caudal continuo sin pulsaciones, útil en trasvases y dosificación estable.
- Excelente capacidad de autoaspiración, con valores de vacío que pueden llegar a -0,8 bar según la configuración.
- Buen comportamiento con fluidos viscosos, abrasivos y cargados con sólidos o fibras.
- Bajo cizallamiento, especialmente relevante en productos sensibles o mezclas delicadas.
- Posibilidad de trabajar a presiones elevadas en configuraciones multicelda, con límites que en algunas series alcanzan los 36 bar.
Tipos de bombas de cavidad progresiva según el modelo y la aplicación

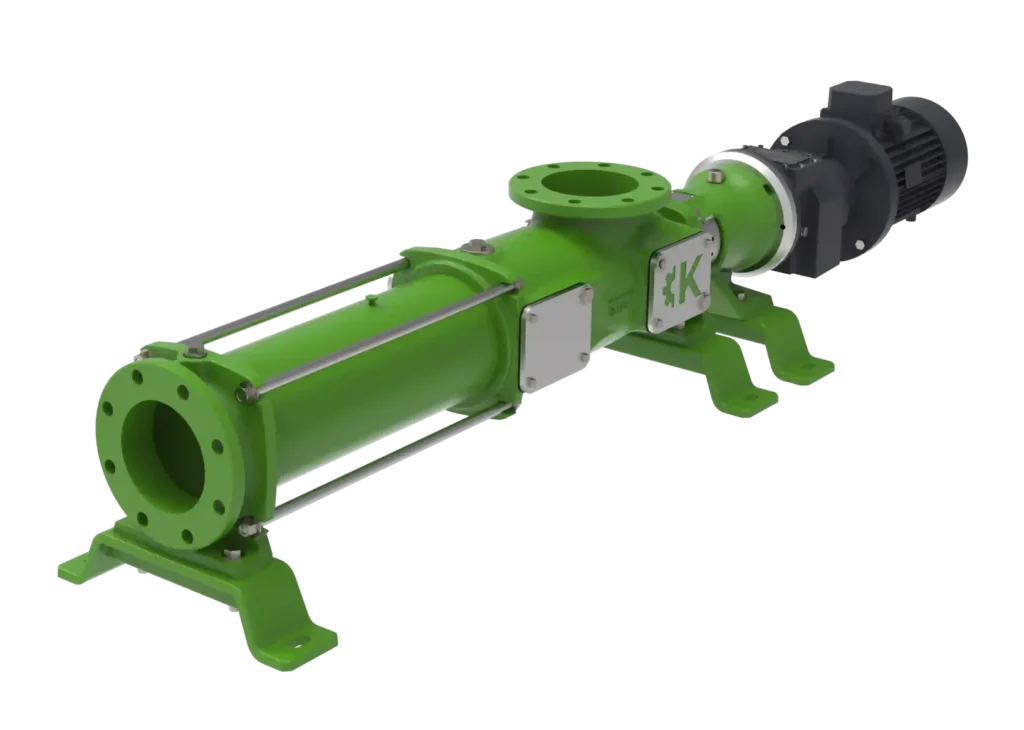

Serie Kronoa® Premium Line Suction (Succión directa)
- Conexión directa: Diseñada con una boca de succión directa a la tubería del proceso.
- Alta capacidad de aspiración: Proporciona un poder de succión excepcional de hasta -0,8 bar.
- Flexibilidad operativa: Permite revertir de forma sencilla el sentido de giro y de bombeo si el proceso lo requiere.
- Máxima robustez: Concebida para aplicaciones severas, fluidos abrasivos o altamente cargados que exigen presiones de trabajo elevadas de hasta 36 bar.

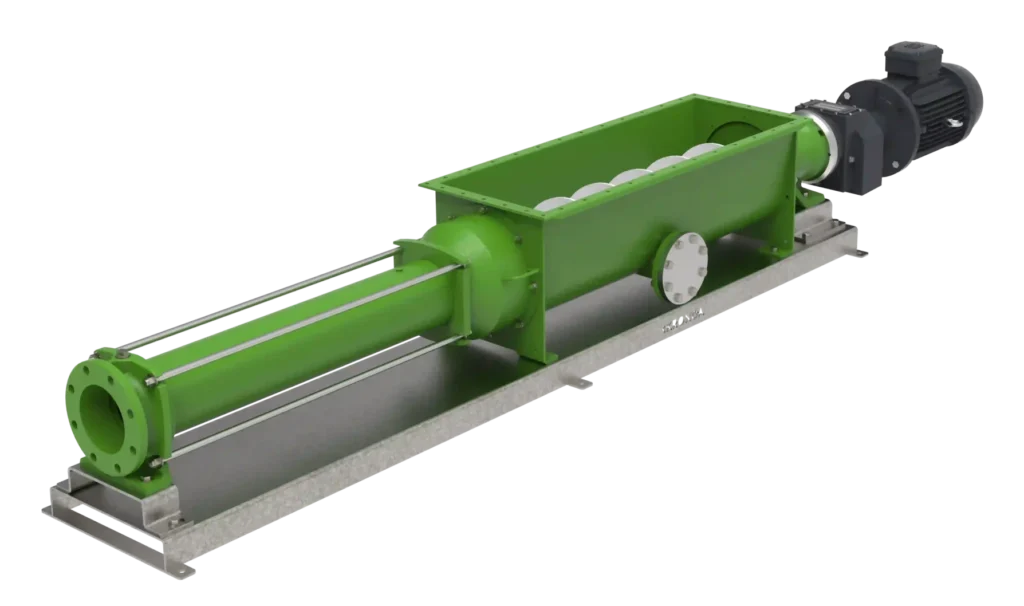

Serie Kronoa® Premium Line Hopper (Con tolva de alimentación)
- Diseño de alimentación forzada: Equipada con una tolva de gran anchura y un sinfín de alimentación forzada de gran diámetro y espesor de espira.
- Fluidez sin interrupciones: Es la solución idónea para el trasvase de fluidos con elevada viscosidad, sequedad, consistencia pesada y tendencia natural a formar bóvedas o atascos en bombeos convencionales.

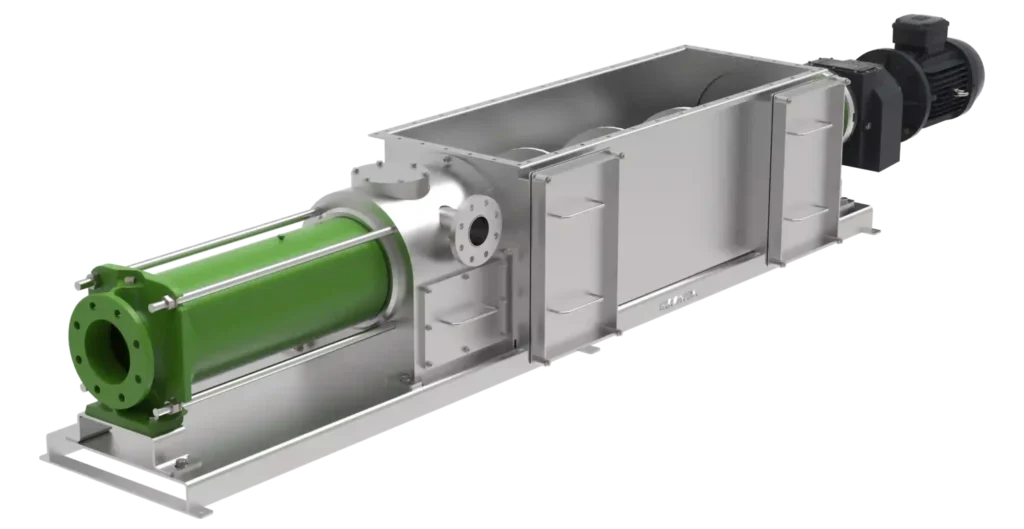

Serie Kronoa® Premium Line Biomix (Mezcladora de sustratos)
- Diseñada para codigestión: Equipo desarrollado específicamente para trabajar en plantas de biogás y valorización de residuos orgánicos.
- Mezcla activa: Integra en un único proceso la mezcla de sustratos sólidos (como estiércol, ensilados o residuos vegetales) con fases líquidas o lodos recirculados para alimentar de manera homogénea el digestor.
- Sistema de protección: Incorpora un decantador de piedras integrado en la propia tolva para retener sólidos gruesos o impropios antes de que accedan al conjunto hidráulico de rotor-estátor.

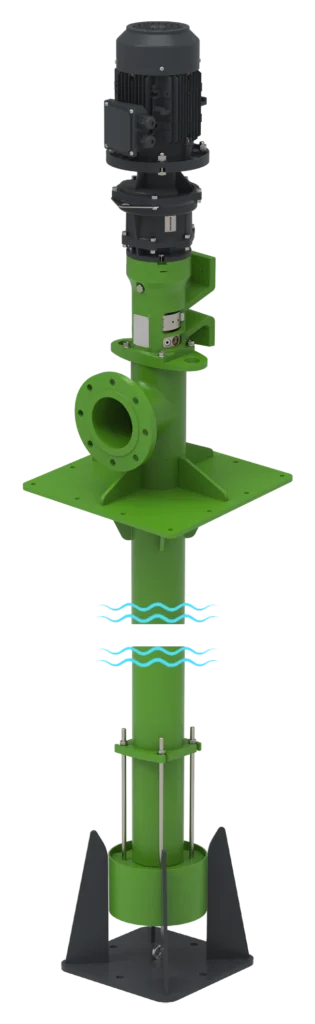

Serie Kronoa® Premium Line Vertical (Ejecución vertical)
- Aspiración directa en profundidad: Bombas de caña vertical adaptadas para succionar fluidos de gran viscosidad directamente desde el fondo de arquetas, depósitos o fosas de acumulación.
- Configuración a medida: La longitud de la caña y las placas de soporte se diseñan según las dimensiones geométricas de la fosa.
- Seguridad: Incluye opciones de homogeneización del fluido y protección activa contra la entrada de elementos impropios.

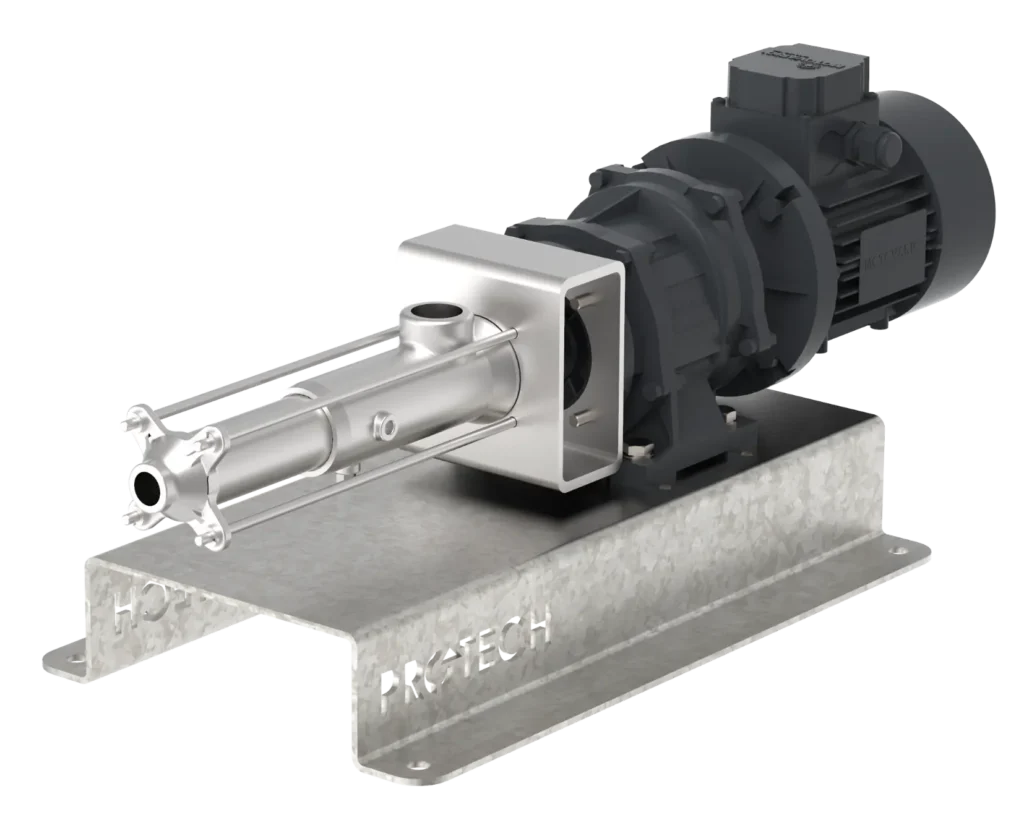

Gama Protech Block Line (Diseño monobloc compacto)
- Estructura monobloc eficiente: Solución compacta diseñada en geometría «L», idónea para maximizar la relación entre el caudal de bombeo y la potencia absorbida.
- Presiones moderadas: Perfecta para el transporte de fluidos a bajas presiones de trabajo.
- Versatilidad química: Recomendada para fluidos limpios o moderadamente abrasivos, como la dosificación de floculantes, lodos biológicos, lactosueros, glicerinas o el trasiego de digestato separado.
Sectores e industria: ¿dónde se utiliza una bomba de tornillo helicoidal?
Gracias a su fiabilidad mecánica ante condiciones extremas, este tipo de bomba se ha consolidado como un componente indispensable en los siguientes sectores:
Tratamiento de aguas residuales y fangos
En EDAR y EDARI, las bombas de cavidad progresiva se utilizan para la gestión de lodos concentrados, digestatos y alimentación a sistemas de deshidratación. Su comportamiento estable ayuda a mantener el proceso bajo control en instalaciones donde la continuidad es crítica.
Plantas de biogás y sector agroenergético
En biogás, la bomba de tornillo helicoidal trabaja con sustratos vegetales, purines y residuos orgánicos pesados. La mezcla homogénea y la capacidad de manejar material complejo son dos razones clave para su uso en este entorno.
Industria alimentaria y bebidas
En aplicaciones alimentarias, resulta útil cuando el producto no debe sufrir un batido excesivo. Se emplea en trasvases de vinos, zumos concentrados y otros fluidos viscosos donde conviene preservar la integridad del producto.
Industria química, papelera y cosmética
La bomba de tornillo helicoidal también encaja en dosificación de polímeros, resinas, reactivos y otras mezclas viscosas o abrasivas. En estos sectores, el valor está en el control del caudal y en la repetibilidad del proceso.
¿Cómo elegir la bomba helicoidal adecuada? Factores clave
Viscosidad y temperatura del fluido
A mayor viscosidad, menor debe ser la velocidad de giro para que las cavidades se llenen correctamente. La temperatura también influye porque condiciona la dilatación del estátor y, por tanto, las tolerancias de funcionamiento.
Presión de trabajo y caudal requerido
La presión a vencer depende del número de etapas hidráulicas y de la configuración del conjunto. Dimensionar bien el caudal y la presión evita sobredimensionar potencia o generar desgaste prematuro.
Compatibilidad de materiales (elastómeros y aleaciones)
La selección del rotor, del estátor y de las aleaciones del equipo debe hacerse en función de la corrosión química y la abrasión del medio. Materiales como NBR, EPDM o FKM se eligen según el servicio real, no por simple estandarización.
Mantenimiento y disponibilidad de recambios multimarca
En instalaciones industriales, el mantenimiento importa tanto como la selección inicial. Contar con componentes de bajo desgaste y con recambios compatibles reduce paradas y facilita la continuidad operativa.
En este punto, el valor de un partner técnico no está solo en suministrar el equipo, sino en acompañar la instalación con criterio de servicio, revisión y respuesta posventa.
Por esta razón, en Protech Continental Group contamos con un sólido departamento de asistencia técnica posventa y un amplio stock de recambios multimarca compatibles con las principales firmas del mercado para garantizar una respuesta rápida y económica ante cualquier imprevisto.

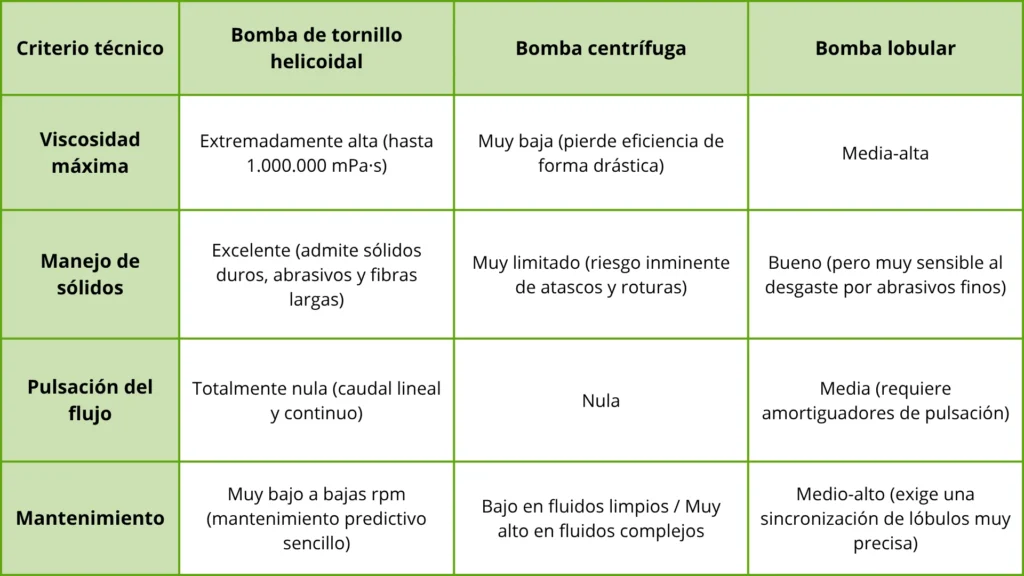

Comparativa: bomba de tornillo helicoidal vs. bomba centrífuga y lobular
La comparación suele resolver una duda práctica: si el fluido es complejo, la bomba centrífuga pierde eficiencia rápidamente, si además hay viscosidad alta o sólidos, la bomba helicoidal suele ofrecer más estabilidad y margen operativo.
Preguntas frecuentes sobre bombas de tornillo helicoidal
¿Puede una bomba de tornillo helicoidal trabajar en seco?
No. El trabajo en seco destruye el estátor de elastómero en pocos segundos debido al rozamiento con el rotor. Es imprescindible contar con sistemas de protección contra funcionamiento en seco (como sondas de temperatura en el estátor o sensores de flujo).
¿Cuál es la vida útil habitual del conjunto rotor-estátor y de qué depende?
Depende de la velocidad de rotación (rpm), la abrasión del fluido, la presión de trabajo y el material del elastómero (NBR, EPDM, FKM), entre otros factores. Reducir las revoluciones del motor mediante un motorreductor adecuado alarga exponencialmente la vida útil de estos componentes de desgaste.
¿Qué diferencia existe entre la gama Kronoa® Premium Line y la Block Line?
La serie Premium Line está diseñada para las aplicaciones más duras y de alta presión (hasta 36 bar), con un soporte de rodamientos independiente y transmisión de tipo cardán. La gama Block Line utiliza una construcción monobloc más compacta y eficiente para bajas presiones y fluidos poco abrasivos.
¿Que importancia tiene el postventa en Protech Continental?
El servicio de postventa es uno de los pilares estratégicos de Protech Continental Group, ya que garantiza la continuidad operativa de las instalaciones, prolonga la vida útil de los equipos y minimiza los tiempos de parada.
Nuestro departamento de postventa ofrece asistencia técnica especializada, mantenimiento y suministro de recambios multimarca de alta calidad para las principales bombas de desplazamiento positivo del mercado. Disponemos de un amplio stock de componentes de desgaste, como rotores, estátores, cierres mecánicos, ejes de transmisión, juntas y otros repuestos, compatibles con marcas como Kronoa, Seepex, Netzsch, Allweiler y Mono, entre otras, lo que nos permite ofrecer una respuesta rápida y eficaz ante cualquier necesidad.
